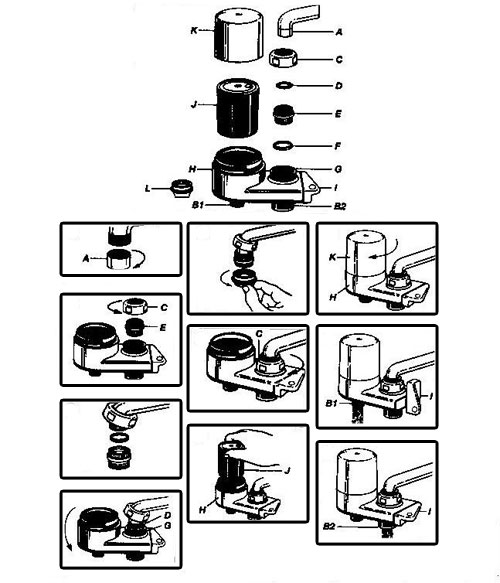

Montaj filtru F2

  1. Deşurubaţi perlatorul bateriei A
  2. Deşurubaţi piuliţa C şi scoateţi elementul de legătură E.
  3. Introduceţi garnitura mare F în corpul G şi garnitură mică D în piesă E.
  4. Înşurubaţi piesa de legătură E în filetul ţevii bateriei.
  5. Strângeţi piesa E manual cu ajutorul piesei L.
  6. Repoziţionaţi corpul filtrului H perpendicular pe ţeavă. Înşurubaţi piesa C în corpul G şi strângeţi-l puternic manual.
  7. Puneţi cartuşul filtrant J în lăcaşul H al corpului introducând cele două găuri în cele în corpul cartusului.
  8. Înşurubaţi ferm capacul K de corpul H. Rotiţi maneta I în jos pentru a beneficia de apă filtrată.
  9. Atentie !!!! Lăsaţi să curgă apă filtrată circa 2 minute pentru activarea carbonului din cartusul filtrant.
  10. Înainte de fiecare folosire a filtrului lăsaţi să curgă apă prin filtru circa 3 secunde.
  11. Dupa utilizare nu uitati sa rotiţi înapoi maneta pentru folosirea apei nefiltrate. Riscati sa folositi apa filtrata in activitati care nu necesita uzul apei filtrate sau sa folositi apa calda prin filtru. In ambele situatii durata de viata a filtului va scadea considerabil.

Înlocuire cartuș R2/R7

  1. Deşurubaţi capacul şi puneţi-l alături.
  2. Prindeţi cu o mână cartuşul filtrant şi cu cealaltă mână ţineţi unitatea filtrantă.
  3. Trageţi drept cartuşul până va ieşi din unitatea filtrantă.
  4. Scoateţi capacul roşu de protecţie de la cartuşul nou (dacă există).
  5. Aliniaţi găurile din cartuşul nou cu discurile albe din unitatea filtrantă.
  6. Apăsaţi cartuşul în unitatea filtrantă.
  7. Înşurubaţi înapoi capacul.
  8. Porniţi apa pentru filtrare şi lăsaţi-o să curgă 5 minute.
  9. Înaintea fiecărei utilizări lăsaţi să curgă apă cca 3 secunde

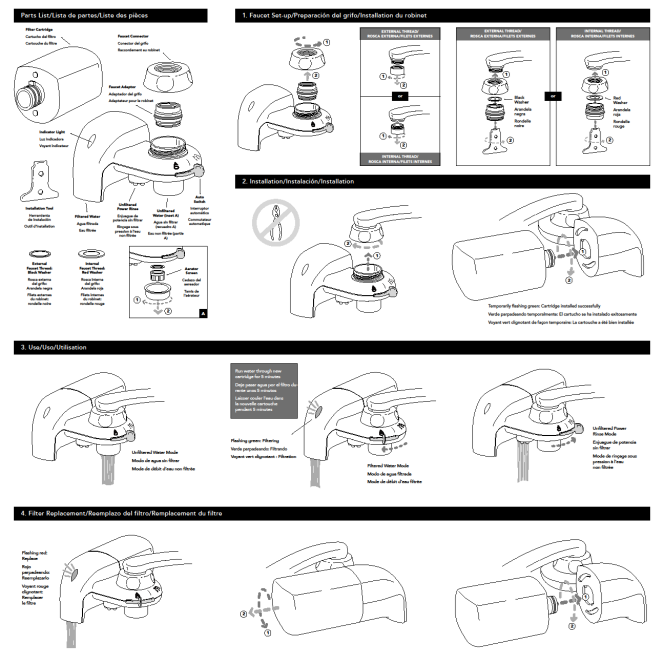

Montaj filtru F8

Urmaţi întocmai instrucţiunile din prezentarea grafică.

Lista de piese:

  • Corpul filtrului prevăzut cu: orificiu de apă filtrată, aeratorul (perlator) şi orificiul de accelerare a apei nefiltrată, indicator luminos al cartuşului filtrant şi comutator automat
  • Piese conector şi adaptor
  • Cartuş filtrant
  • Cheie de strângere
  • Set de garnituri (negru ptr filet exterior, roşu ptr filet interior)



Instalarea pe ţeava robinetului

În funcţie de prezenţa filetului la interiorul sau exteriorul ţevii se poziţionează adaptorul care se infileteaza odată cu piuliţa conector şi o garnitură folosind cheia de strângere. (vezi figura)

Montajul filtrului

Corpul filtrului se montează prin înşurubarea piuliţei conector de corpul propriu-zis.

Cartuşul filrant se introduce în spatele corpului în pozita de 45 grd, iar prin rotirea în sens orar se fixează de acesta. (vezi figura)

Utilizare

Porniţi apa şi trageţi maneta comutatorului pe poziţia de filtrare. Lăsaţi să curgă apă cca 5 min pentru activarea cărbunelui activ din cartuşul filtrant.

Bună funcţionare a filtrului va fi confirmată de lumină verde intermitenta a indicatorului luminos.

Poziţiile levierului comutator se regăsesc în figura alăturată

Înlocuirea cartuşului filtrant

Apariţia culorii roşie în indicatorul luminos marchează momentul de la care trebuie să vă procuraţi un alt nou cartuş filtrant R8C.

Cu robinetul oprit, se roteşte cartuşul filtrant 45 grd în sens antiorar, ieşind practic din corpul filtrului. Montajul noului cartuş filtrant se face în ordinea inversă descrisă mai sus sau conform descrierii din figura.





Probleme in utilizarea filtrului F8


Probleme ce pot aparea în utilizare şi acţiunile corective de întreprins.

  1. Funcţionarea anormală a indicatorului luminos.
    Dacă indicatorul luminos clipeşte în mod anormal inconsistent, atunci acesta trebuie resetat. Pentru a reseta indicatorul, folosiţi un pix apăsând butonul de reset aflat în spatele corpului filtrului. Decuplaţi cartuşul filtrant şi veţi găsii un buton cu indicaţia reset.

    Odată ce a fost apăsat butonul, indicatorul vă clipii câteva secunde în culorile verde/ roşu.

  2. Adaptorul filtrului nu se potriveşte pe filetul ţevii
    Scoateţi aeratorul (perlator) din ţeavă şi împreună cu piesa adaptor mergeţi la un magazin specializat în instalaţii de unde cumpăraţi un adaptor potrivit.

  3. Curgerea inegală sau redusă a debitului de apă nefiltrată
    Deşurubaţi aeratorul şi scoateţi piesa cu sita pe care o clătiţi bine cu apă pentru îndepărtarea acumulărilor de sedimente. (nisip, rugină, etc)

  4. Scurgeri în zona conectorului dintre ţeavă şi filtru
    Reinstalaţi adaptorul pe ţeavă folosind garnitura corectă şi / sau strângeţi adaptorul folosind cheiţa oferită

  5. Curgerea apei pe mai mult de un orificiu
    Închideţi apa şi reporniti-o în mod repetat până la înlăturarea defectului.

  6. Mutarea greoaie a levierului selector din modul filtrare
    Opriţi apa, schimbaţi poziţia selectorului şi apoi reporniţi apa Efectuati operatiunea de spalare si intretinere a filtrului.
